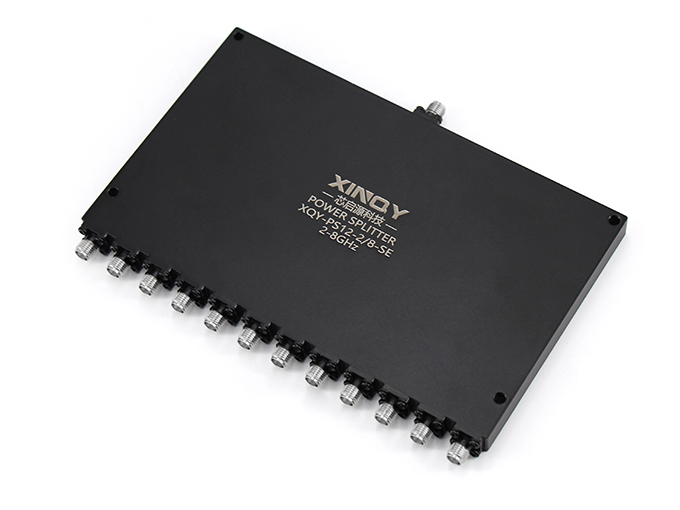

一分十二功分器/合路器

XQY-PS12-2/8-SE

【产品名称】一分十二功分器/合路器

【频率范围】2000~8000MHz

【接头类型】SMA母头-不锈钢

【表面处理】黑色/蓝色烤漆

【外形尺寸】156*92*10mm

【定制服务】连接器类型、频率均可定制




详情内容请向下滑动查看↓↓↓

产品手册下载

产品规格书点击下载
订购咨询 关注芯启源
快速下单

产品指标

项目/Project指标/Indicators
频率范围 Frequency Range

2000~8000MHz

插入损耗 Insertion Loss≤1.6dB（未含理论损耗 Excluding theoretical loss 10.8dB）
合路端驻波 Combined port VSWRTyp.1.26 / Max.1.45
分配端驻波 Distribution port VSWRTyp.1.18 / Max.1.25
隔离度 IsolationTyp.25dB / Min.18dB
幅度平衡 Amplitude Balance
≤ 0.6dB
相位平衡 Phase Balance±6°
阻抗 Impedance50 Ohms
端口接头 Input/Output ConnectorsSMA-Female
承受功率 Power Rating分路器用时30W,合路器用时2W
工作温度 Operation Temperature-45℃ ~ +85℃
表面处理 Surface Finishing蓝色/黑色烤漆
外形尺寸 Outline Dimensions156*92*10mm
重量 Weight340g

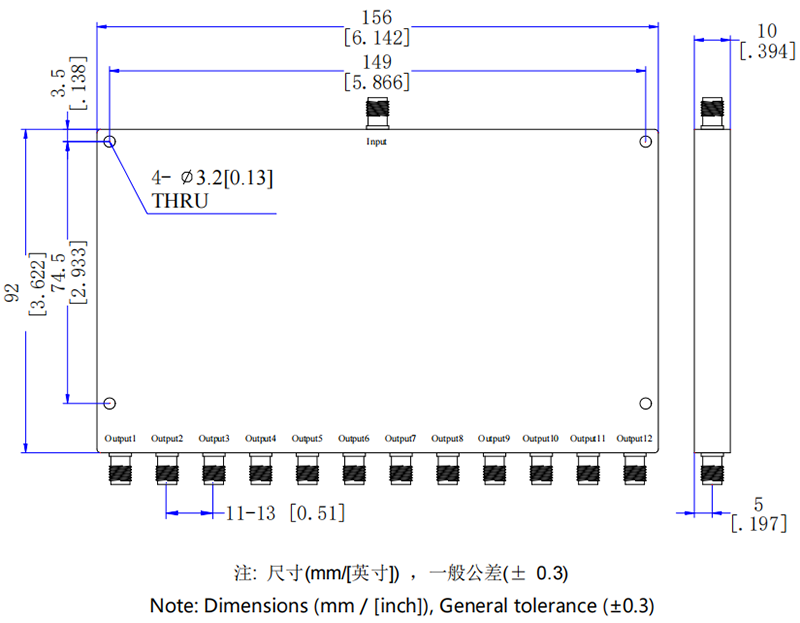

产品规格

6270fde80523f.png/

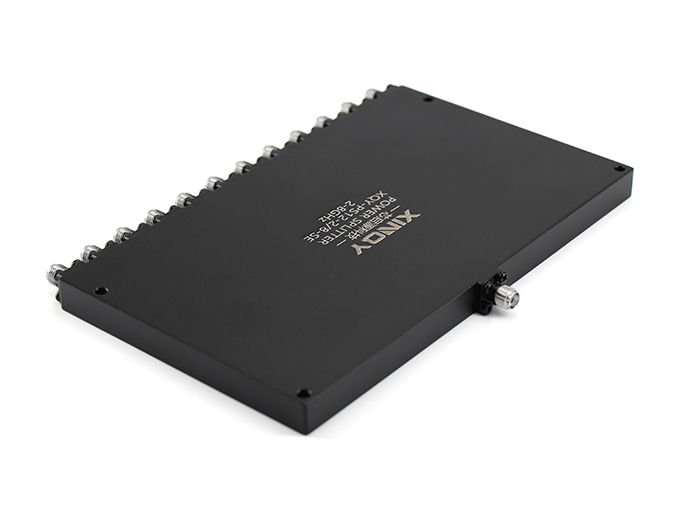

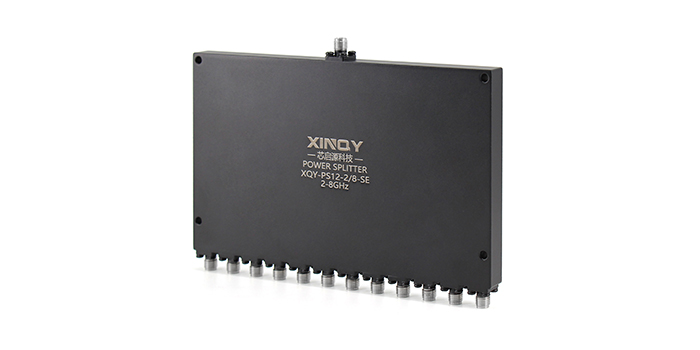

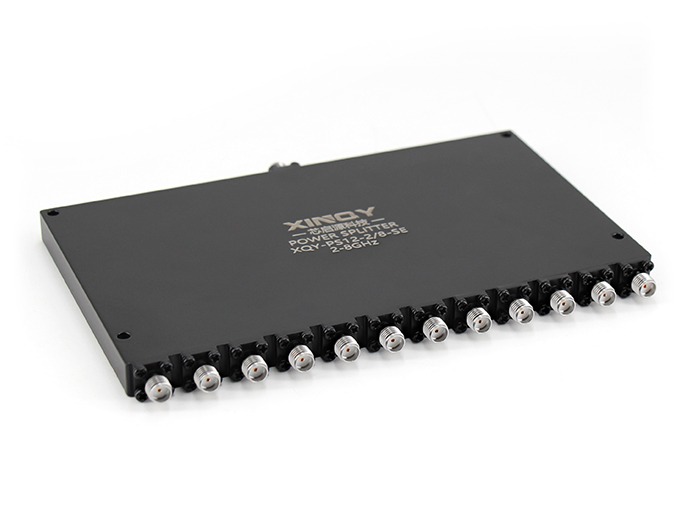

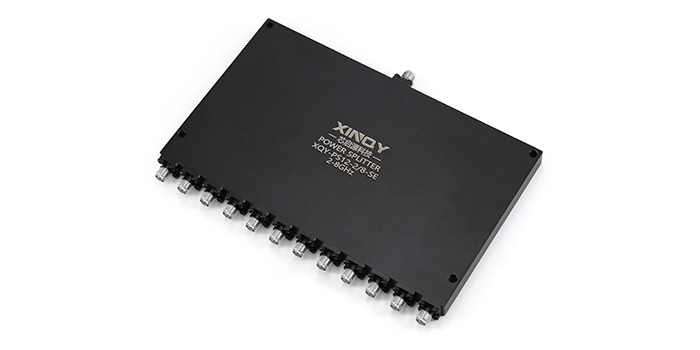

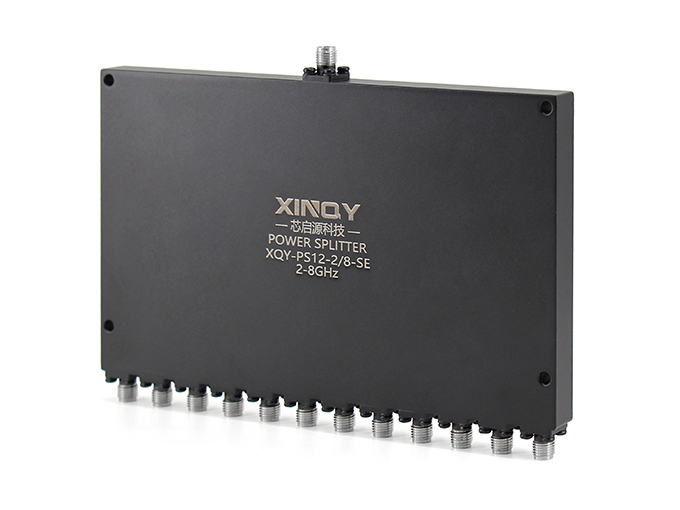

产品细节

  • 产品优势

    产品内部釆用优质高频板材以及精密的内腔设计，完全自主设计研发、生产，指标优异、低驻波、低插损、高隔离、耐腐蚀、高机械可靠性

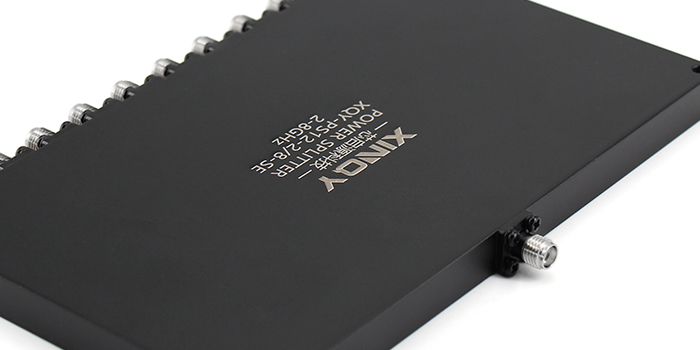

  • 外壳工艺

    外壳釆用黑色/蓝色烤漆工艺，具有较高的机械可靠性、耐磨性、耐腐蚀性

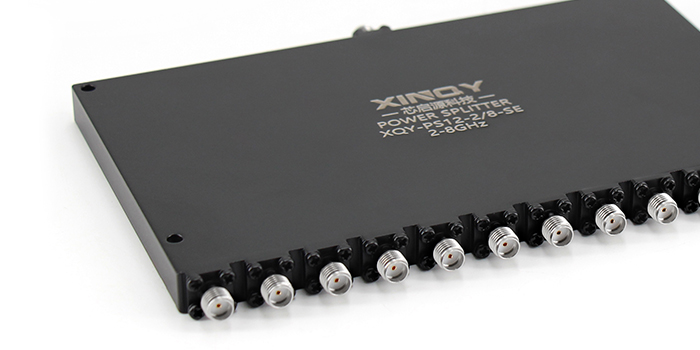

  • 连接器

    自主研发设计、生产的高频不锈钢连接器，耐磨损、耐腐蚀、使用寿命长

  • 定制服务

    可定制频率范围、插入损耗、驻波比等指标，可定制连接器类型
