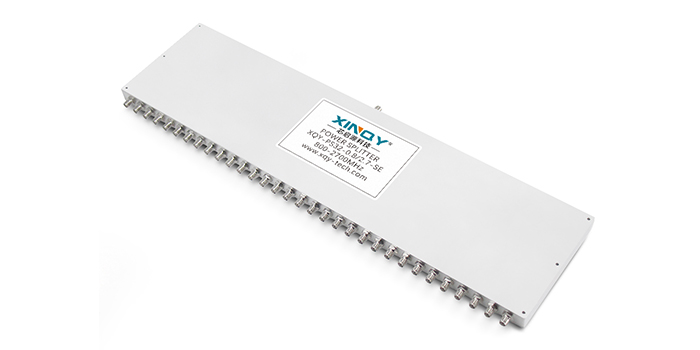

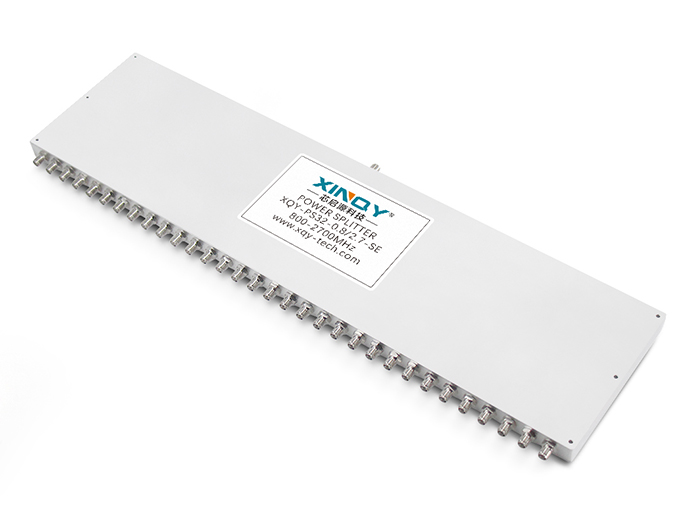

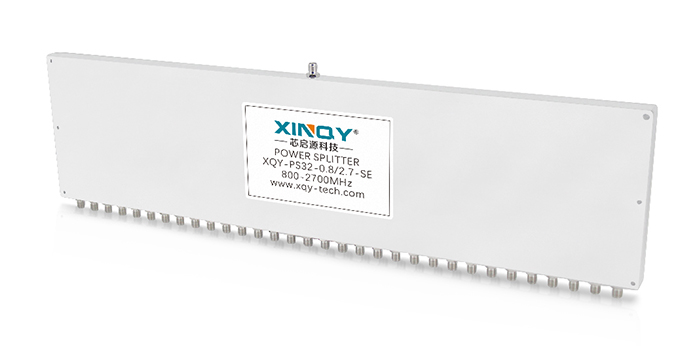

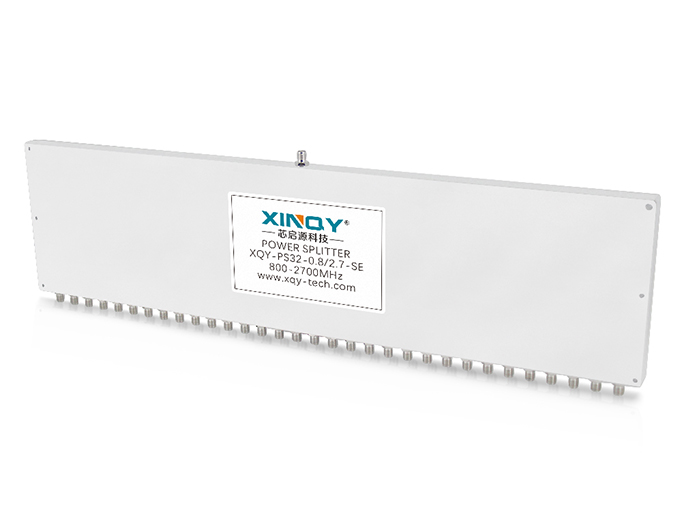

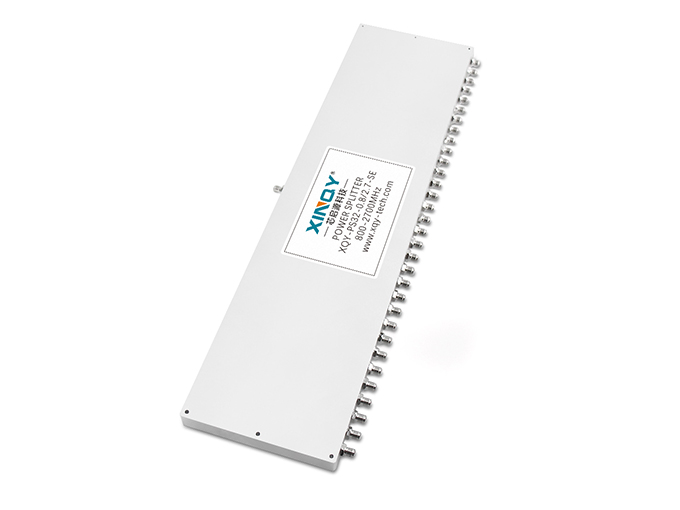

一分三十二功分器/合路器

XQY-PS32-0.8/2.7-SE

[产品名称]一分三十二微带功分器/合路器

[频率范围]800~2700MHz

[接头类型]SMA型母头-不锈钢

[表面处理]喷砂本导

[外形尺寸]430*110*14mm

[定制服务]连接器类型、频率均可定制

详情内容请向下滑动查看↓↓↓

详情内容请向下滑动查看↓↓↓

产品手册下载

产品规格书点击下载

订购咨询

关注芯启源
快速下单

产品指标
产品规格
产品细节

产品指标

项目/Project	指标/Indicators
频率范围 Frequency Range	800~2700MHz
插入损耗 Insertion Loss	≤1.8 dB（未含理论损耗 Excluding theoretical loss 15.0 dB）
合路端驻波 Combined port VSWR	Typ.1.15 / Max.1.45
分配端驻波 Distribution port VSWR	Typ.1.15 / Max.1.25
隔离度 Isolation	Typ.26dB / Min.18dB
幅度平衡 Amplitude Balance	≤ 0.5dB
相位平衡 Phase Balance	±8°
阻抗 Impedance	50 Ohms
端口接头 Input/Output Connectors	SMA-Female
承受功率 Power Rating	Splitter 20W（功分器用时）；Combiner 1W（合路器用时）
工作温度 Operation Temperature	-45℃ ~ +85℃
表面处理 Surface Finishing	黑色烤漆 Black Paint

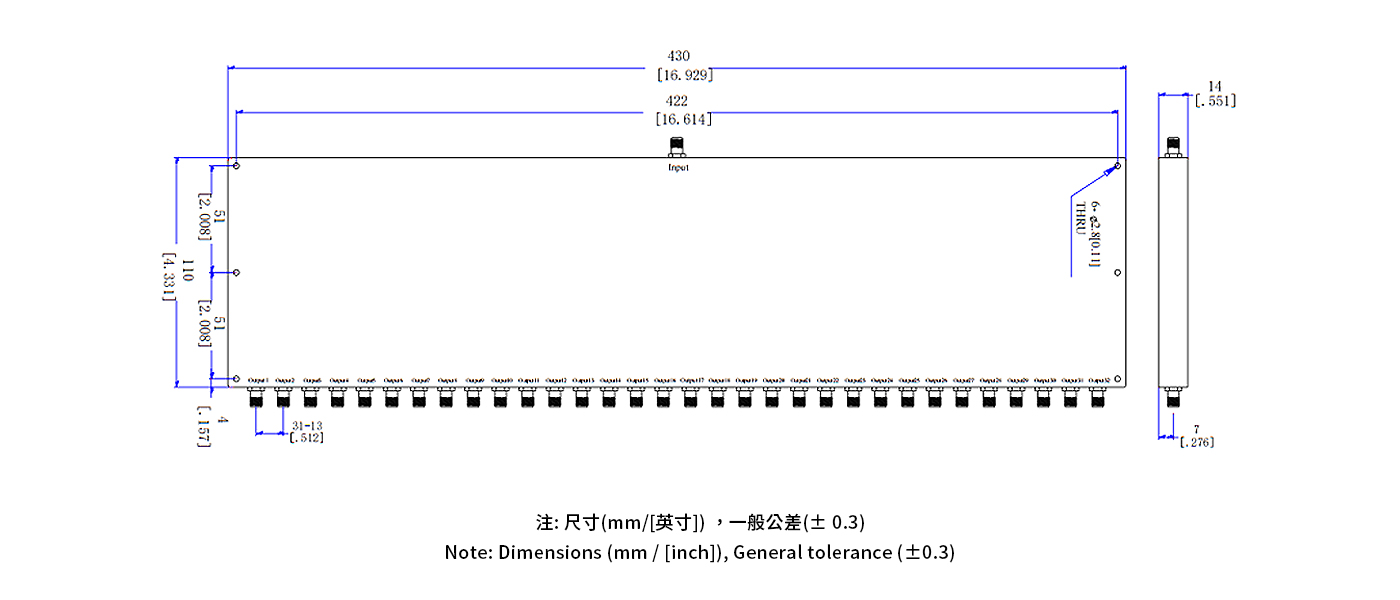

外形尺寸 Outline Dimensions	472410mm
重量 Weight	32g

产品规格


产品细节

产品优势

产品内部采用优质高频板材以及精密的内腔设计，完全自主设计研发、生产，指标优异、低驻波、低插损、高隔离、耐腐蚀、高机械可靠性

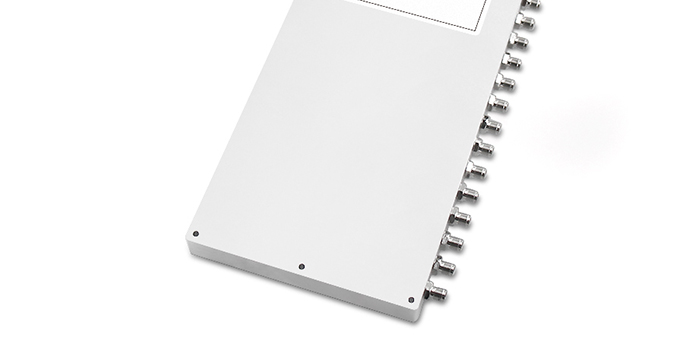

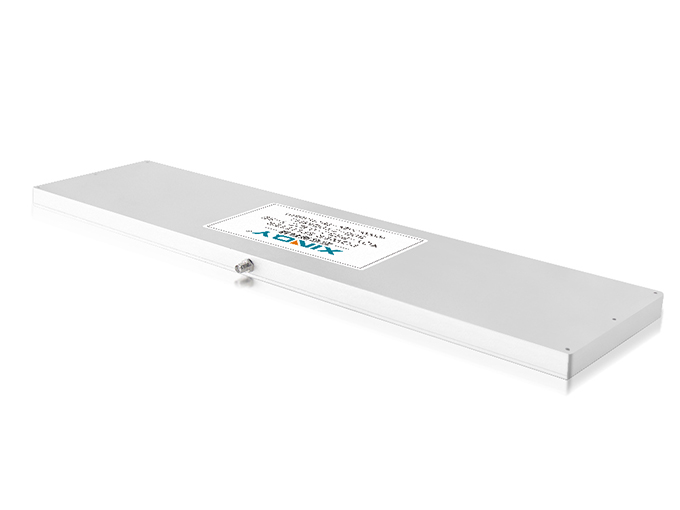

外壳工艺

外壳采用喷砂工艺，具有较高的机械可靠性、耐磨性、耐腐蚀性

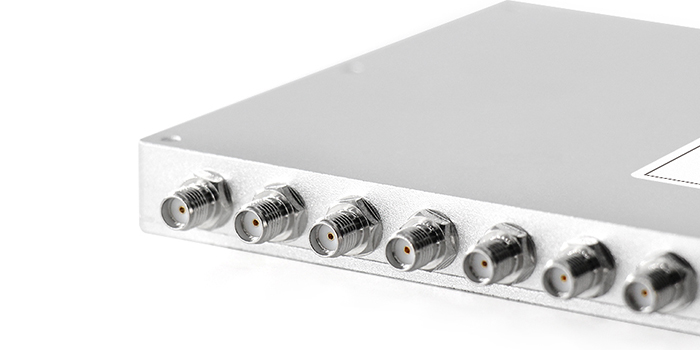

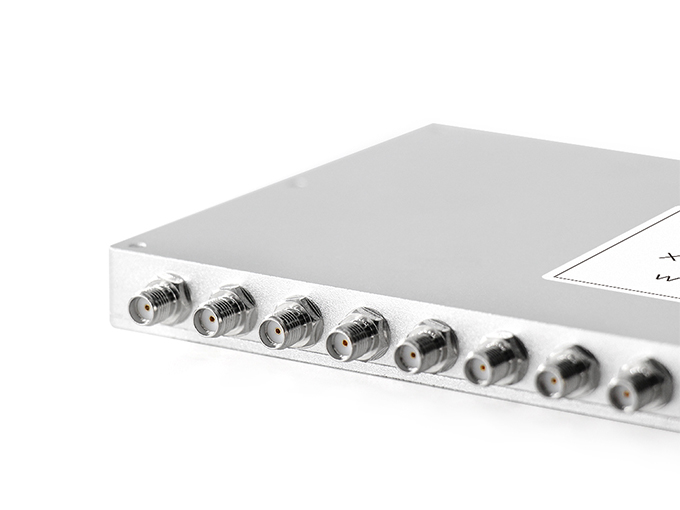

连接器

自主研发设计、生产的高频不锈钢连接器，耐磨损、耐腐蚀、使用寿命长
指标定义

可定制频率范围、插入损耗、驻波比等指标，可定制连接器类型
