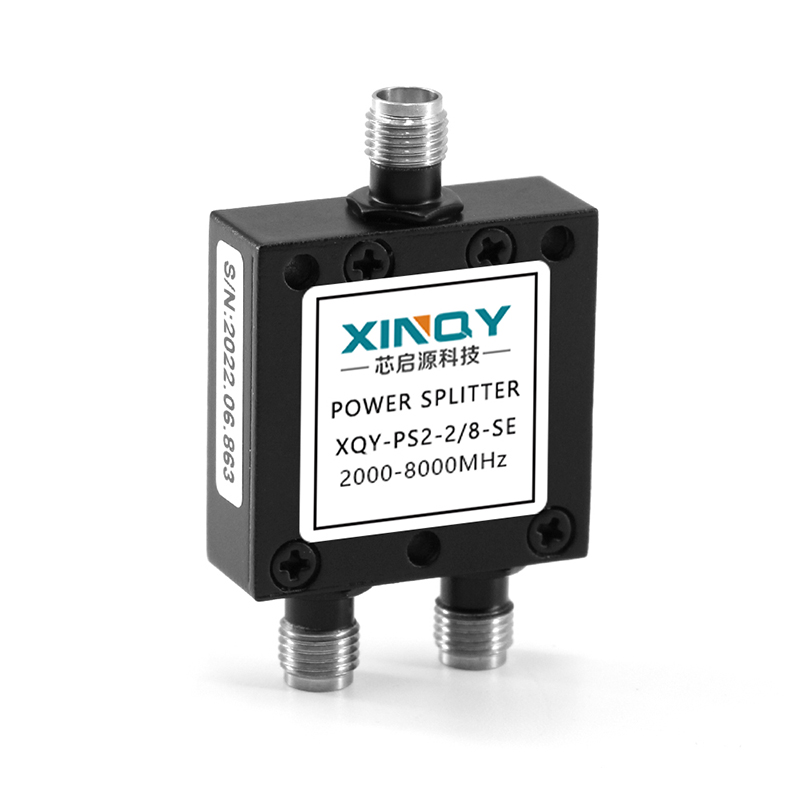

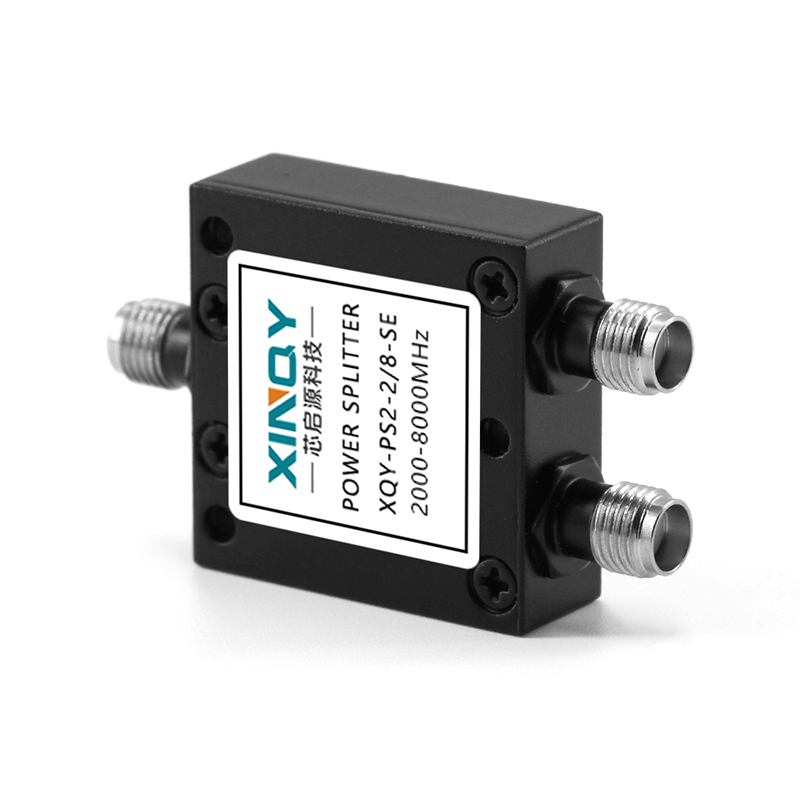

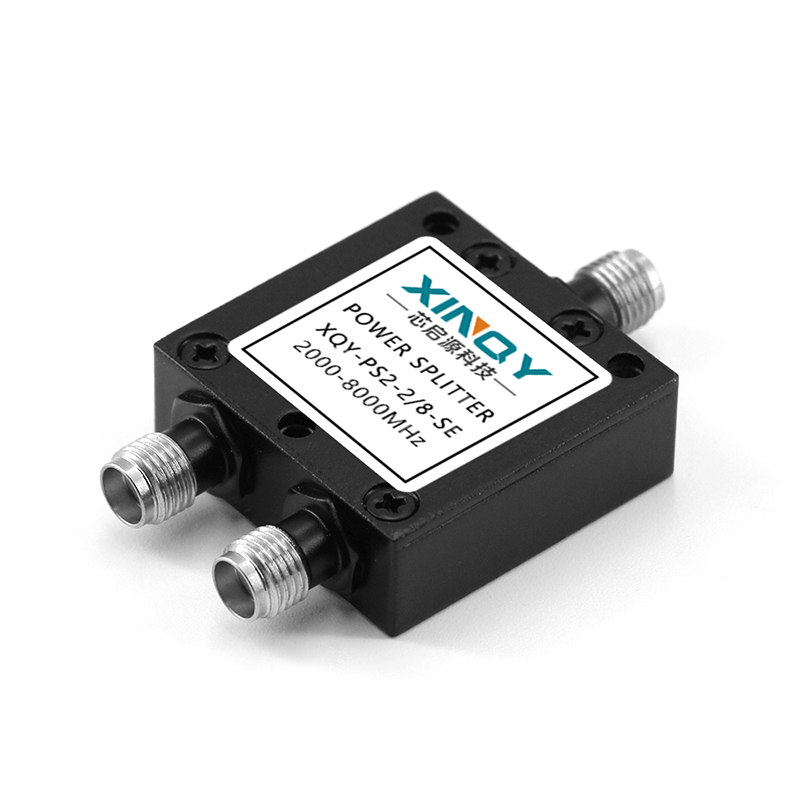

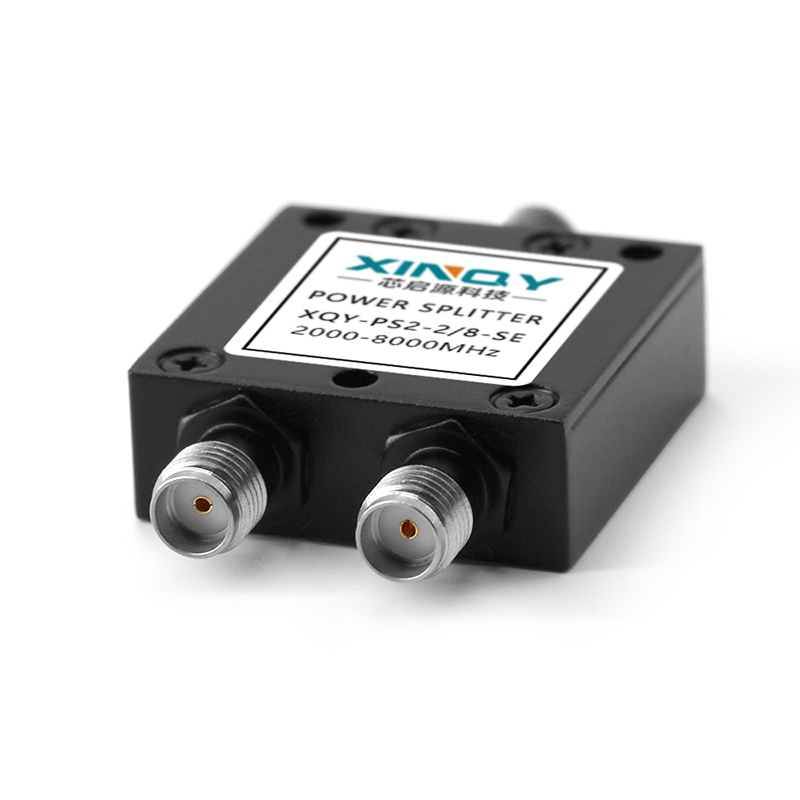

一分二功分器/合路器

XQY-PS2-2/8-SE

【产品名称】一分二微带功分器/合路器

【频率范围】2000~8000MHz

【接头类型】SMA型母头-不锈钢

【表面处理】黑色烤漆

【外形尺寸】28*28*10mm

【定制服务】连接器类型、频率均可定制

详情内容请向下滑动查看↓↓↓

详情内容请向下滑动查看↓↓↓

产品手册下载

产品规格书点击下载

订购咨询

关注芯启源
快速下单

产品指标
产品规格
产品细节

产品指标

项目/Project	指标/Indicators
频率范围 Frequency Range	2000~8000MHz
插入损耗 Insertion Loss	≤0.6 dB（未含理论损耗 Excluding theoretical loss 3.0 dB）
合路端驻波 Combined port VSWR	Typ.1.16 / Max.1.25
分配端驻波 Distribution port VSWR	Typ.1.14 / Max.1.20
隔离度 Isolation	Typ.28dB / Min.20dB
幅度平衡 Amplitude Balance	≤ 0.2dB
相位平衡 Phase Balance	±3°
阻抗 Impedance	50 Ohms
端口接头 Input/Output Connectors	SMA-Female
承受功率 Power Rating	Splitter 30W（功分器用时）；Combiner 2W（合路器用时）
工作温度 Operation Temperature	-45℃ ~ +85℃
表面处理 Surface Finishing	黑色烤漆 Black Paint
外形尺寸 Outline Dimensions	282810mm
重量 Weight	21g

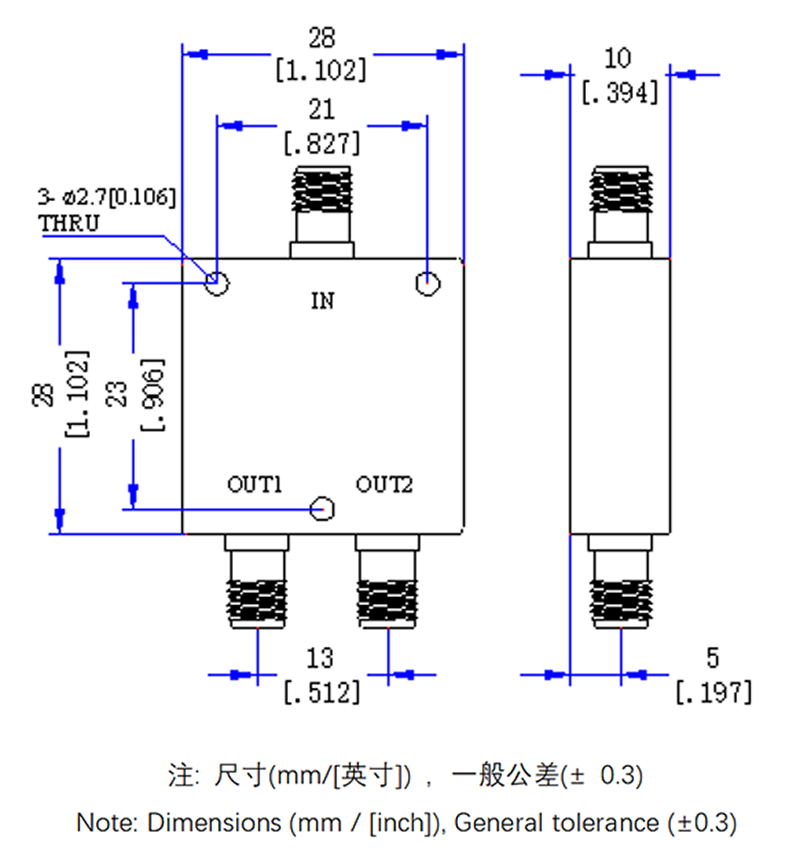

产品规格

产品细节

产品优势

产品内部釆用优质高频板材以及精密的内腔设计，完全自主设计研发、生产，指标优异、低驻波、低插损、高隔离、耐腐蚀、高机械可靠性
外壳工艺

外壳釆用铝合金烤漆工艺，具有较高的机械可靠性、耐磨性、耐腐蚀性
连接器

自主研发设计、生产的高频不锈钢连接器，耐磨损、耐腐蚀、使用寿命长
指标定义

可定制频率范围、插入损耗、驻波比等指标，可定制连接器类型
