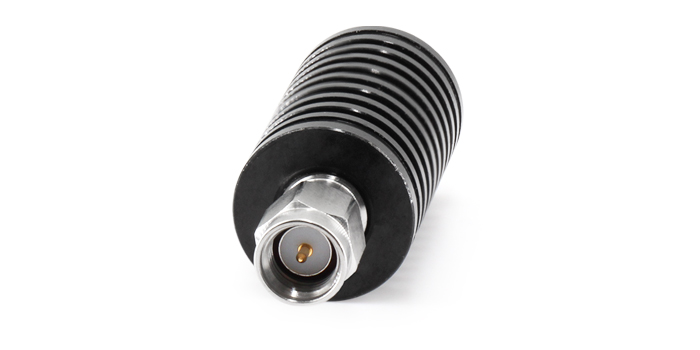

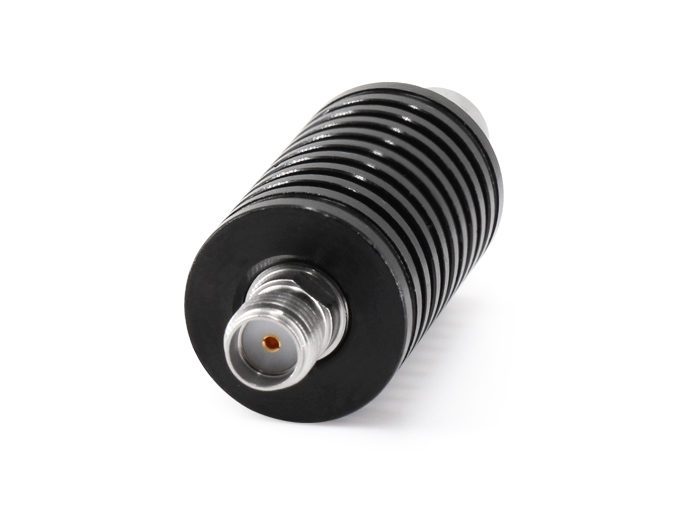

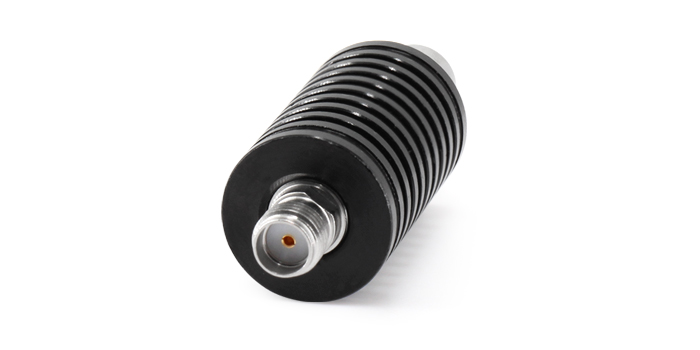

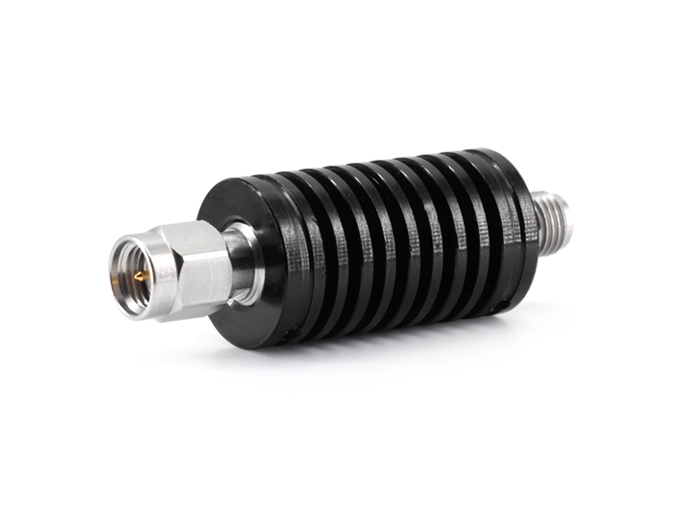

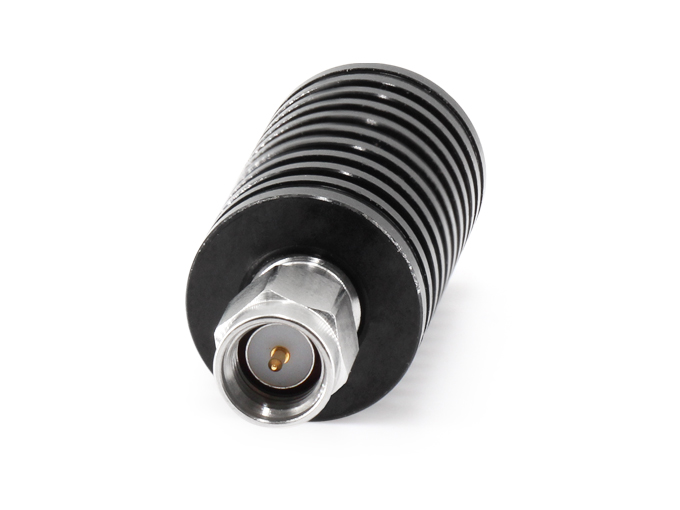

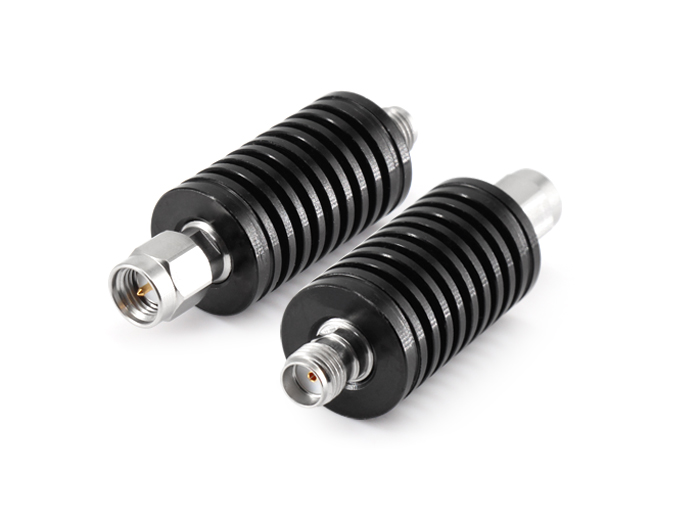

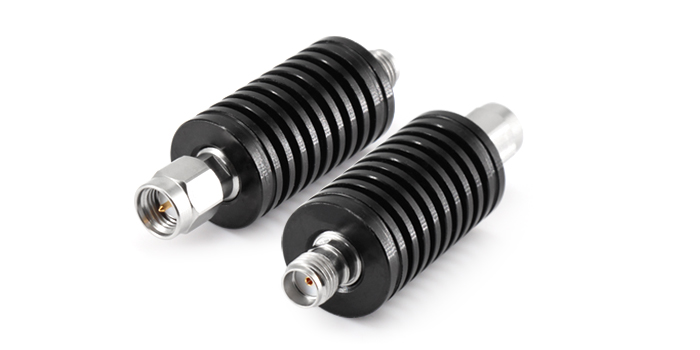

SMA固定衰减器

XQY-SMAJKS-12-10W

【产品名称】衰减器

【接头类型1】SMA公头

【接头类型2】SMA母头

【衰减值】1~50dB

【频率范围】DC-15GHz

【定制服务】详情信息请联系我们

详情内容请向下滑动查看↓↓↓

产品手册下载

产品规格书点击下载

订购咨询

关注芯启源
快速下单

产品指标
产品规格
产品细节

产品指标

项目/Project	指标/Indicators
频率范围 Frequency Range	DC-12GHz
驻波比 VSWR	1.25（Max）
衰减值 Attenuation Values	1~50dB
阻抗 Impedance	50 Ω
功率 Power	10W
介质耐电压 Dielectric Withstand Voltage	1000V
使用寿命 Service Life	≥500
绝缘电阻 Insulation Resistance	≥5000 MΩ
A 接头类型 A Connector Type	SMA-Male
B 接头类型 B Connector Type	SMA-Female
工作温度 Operation Temperature	-55℃ ~ +100℃
内导体材质 Inner Conductor Material	铍青铜镀金 Beryllium bronze gold plating
外导体材质 External Conductor Material	不锈钢钝化 Stainless steel passivation
绝缘体 Insulator	PTFE

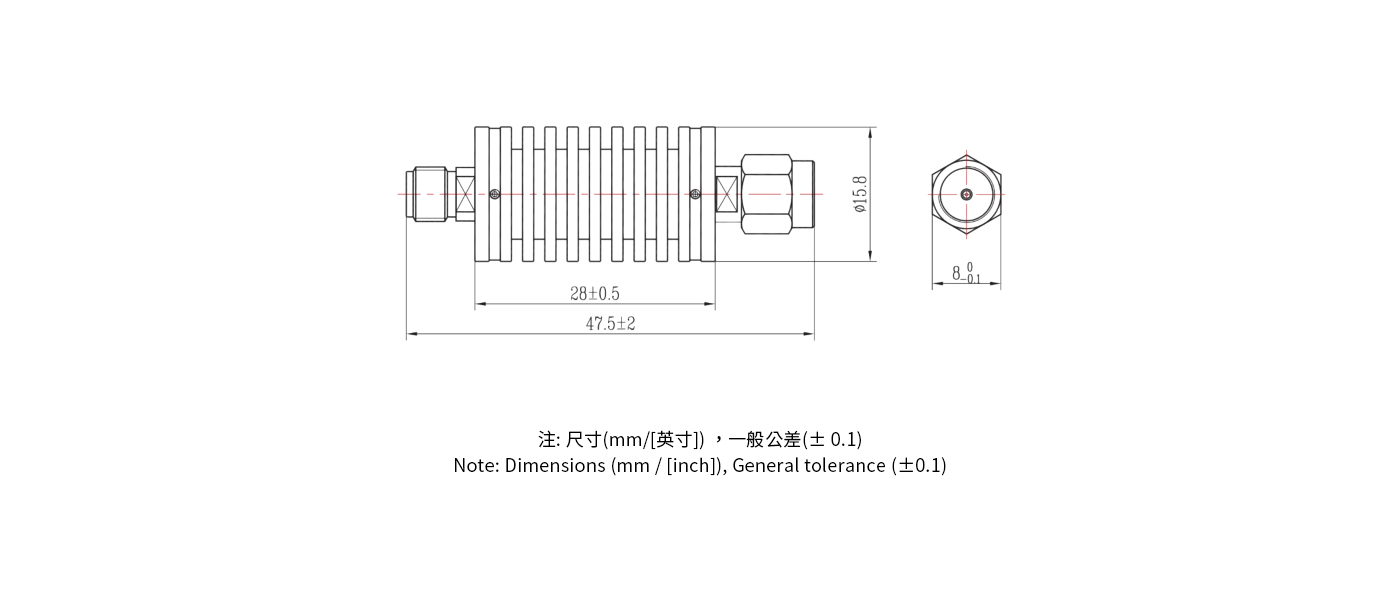

产品规格


产品细节

接头类型

SMA-公头内螺内针/SMA-母头外螺内孔
产品特点

具有优良的端口驻波比、体积小、重量轻，非常适合应用于微波电路和射频模块
材质工艺

采用黑铝散热片，接头采用不锈钢材质，表面增加了钝化处理工艺能通过48小时盐雾测验
