频率特性分析仪

XQY-FRA1715

【应用领域】

各类电源的环路特性测量

电源输出阻抗测量

电路传输特性测量

波形测试

电源印制比(PSRR)测量

电子原件的阻抗测量



详情内容请向下滑动查看↓↓↓

产品手册下载

产品规格书点击下载
订购咨询 关注芯启源
快速下单

产品指标


产品规格


产品细节

  • 产品介绍

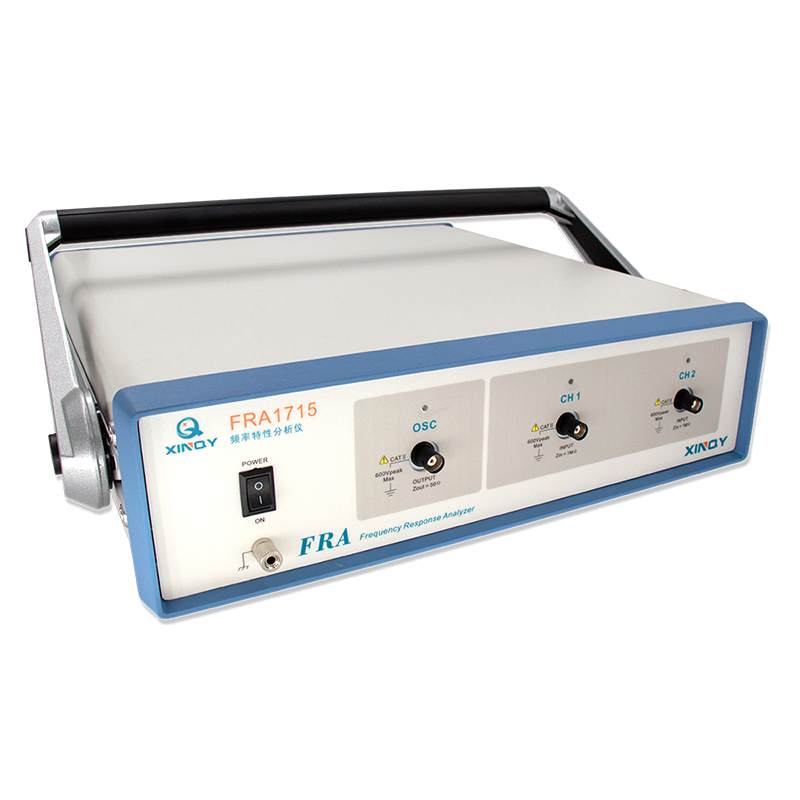

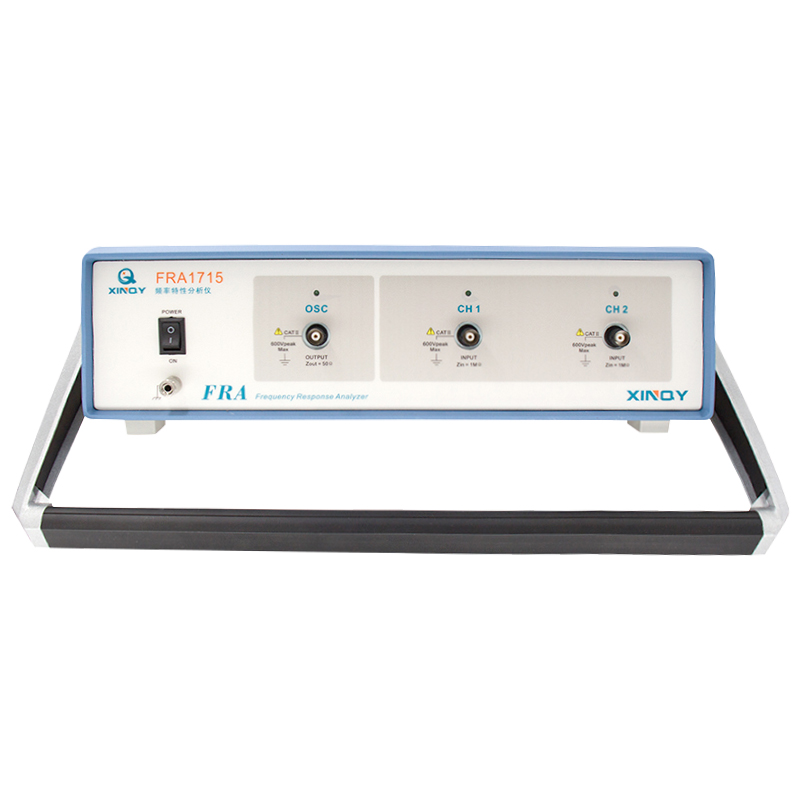

    频率特性分析仪(FRA)是一款能够在1Hz~15MHz频率范围内精准测量输入型号的振幅(增益)和相位差的精密仪器。包含一路信号源输出(OSC)和两路测试输入通道(CH1、CH2).可用于负反馈环路和稳定性分析(特别是针对开关电源的环路特性的测试),电路输出阻抗测试,电路的传输特性测试,元器件的阻抗测试等。

  • 使用说明

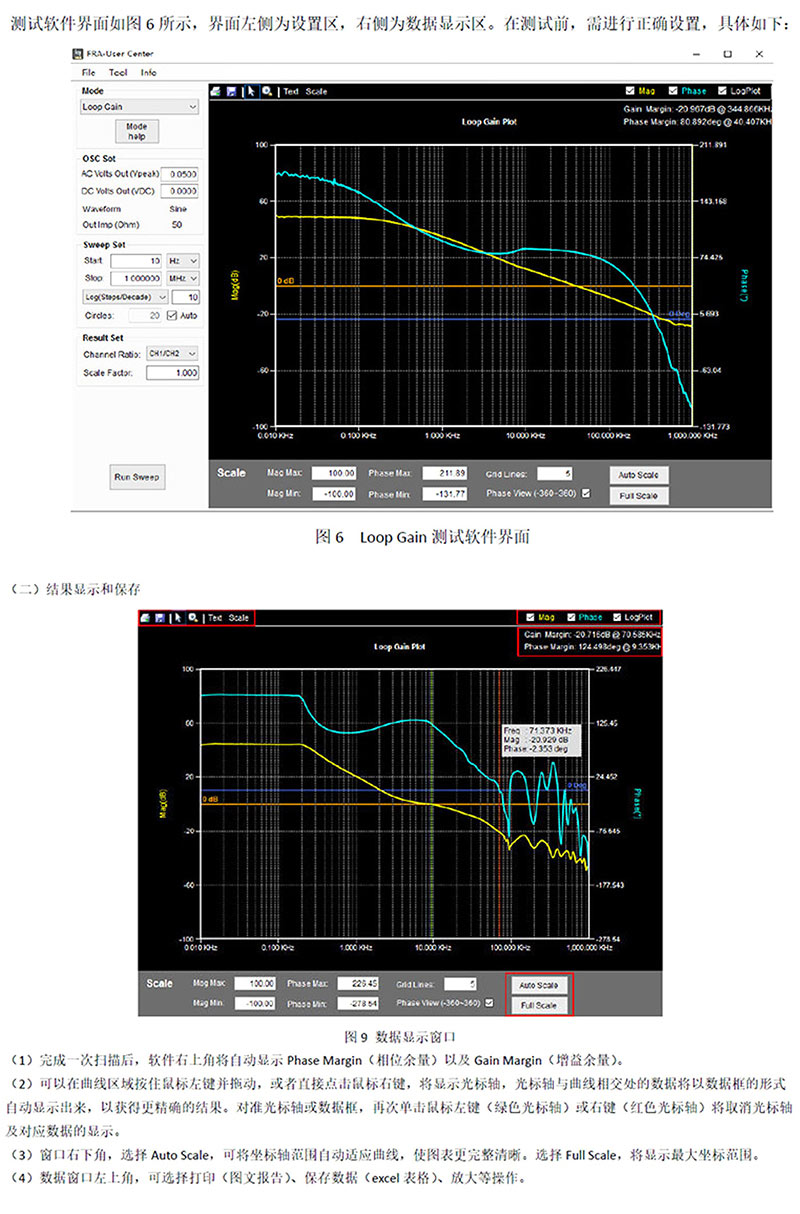

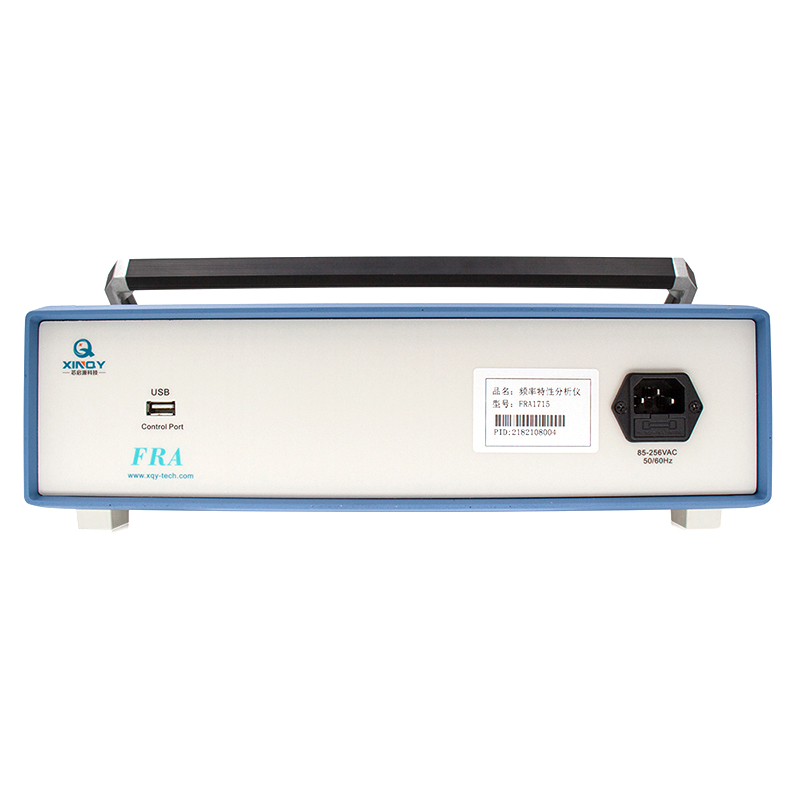

    仪器需配合上位机软件使用,仪器通过USB数据线和上位机(PC)进行通讯。利用上位机软件可以非常方便地对仪器进行操作,并完成相应的测试项目。

  • 产品特点

    测量频率:1Hz~15MHz;增益精度:±0.05、相位进度±0.2°;动态量程>100dB;绝缘电压:600Vpeak;
