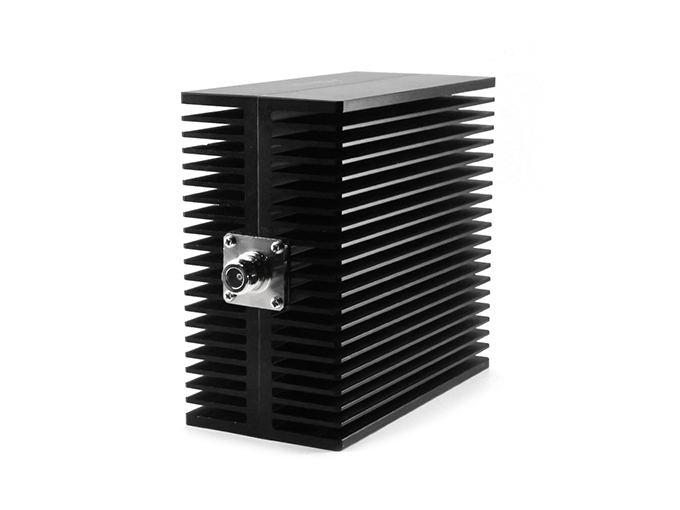

N型固定衰减器

XQY-NJKX-03-200W

【产品名称】衰减器

【接头类型1】N公头

【接头类型2】N母头

【衰减值】1~40dB

【频率范围】DC-3GHz/4GHz

【定制服务】详情信息请联系我们



详情内容请向下滑动查看↓↓↓

产品手册下载

产品规格书点击下载
订购咨询 关注芯启源
快速下单

产品指标

项目/Project指标/Indicators
频率范围 Frequency Range

DC-3GHz/4GHz

驻波比 VSWR

1.30:1 Max

衰减值 Attenuation Values1~40dB
阻抗 Impedance

50 Ω

功率 Power200W
介质耐电压 Dielectric Withstand Voltage1000V
使用寿命 Service Life≥500
绝缘电阻 Insulation Resistance≥5000 MΩ
A 接头类型 A Connector TypeN-Male
B 接头类型 B Connector TypeN-Female
工作温度 Operation Temperature-55℃ ~ +125℃
内导体材质 Inner Conductor Material铍青铜 镀银 Beryllium bronze silver plating
外导体材质 External Conductor Material黄铜 镀镍 Brass nickel plated
绝缘体 InsulatorPTFE

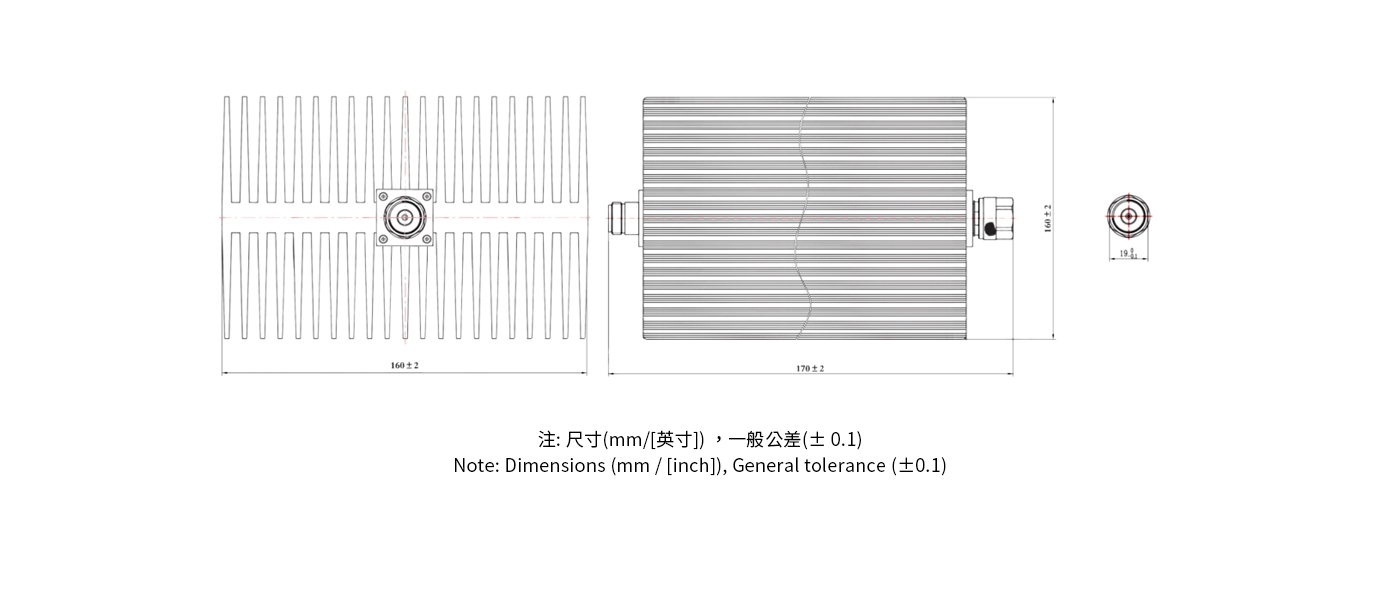

产品规格

产品规格.jpg/

产品细节

  • 接头类型

    N-公头 内螺内针/N-母头 外螺内孔

  • 产品特点

    具有优良的端口驻波比、体积小、重量轻，非常适合应用于微波电路和射频模块

  • 材质工艺

    采用黑铝散热片，接头采用不锈钢 材质，表面增加了钝化处理工艺 能通过48小时盐雾测验
