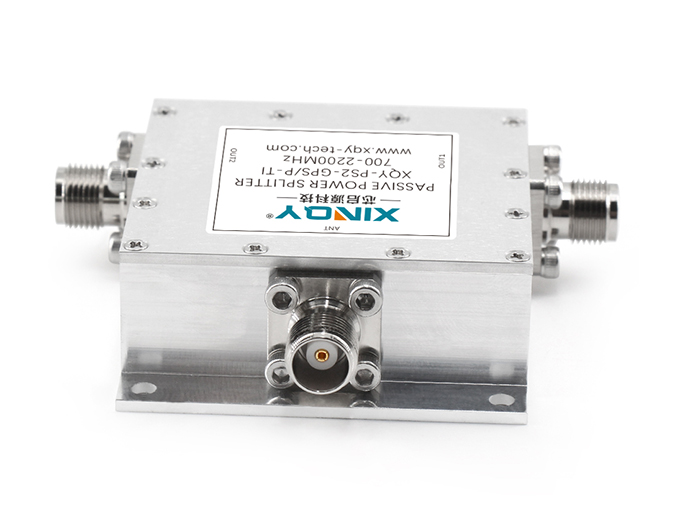

GPS有源/无源功分器

XQY-PS2-GPS/P-TI

【产品名称】一分二GPS有源功分器/合路器

【频率范围】700~2200MHz

【接头类型】SMA母头-不锈钢

【表面处理】银色喷砂

【直流电压】3.8V~28V

【定制服务】连接器类型、频率均可定制

详情内容请向下滑动查看↓↓↓

详情内容请向下滑动查看↓↓↓

产品手册下载

产品规格书点击下载

订购咨询

关注芯启源
快速下单

产品指标
产品规格
产品细节

产品指标

项目/Project	指标/Indicators
频率范围 Frequency Range	0.7~2.2GHz
插入损耗 Insertion Loss	≤3.6dB
合路端驻波 Combined port VSWR	≤1.35:1
分配端驻波 Distribution port VSWR	≤1.30:1
幅度平衡 Amplitude Balance	≤0.5dB
相位平衡 Phase Balance	≤±5°
隔离度 Isolation	≥20dB
直流馈通电流 DC Through Currnet	600mA Max.
直流馈通电压 DC Through Voltage	3.8V~28V
ANT 端口直流电压 ANT port DC Voltage	等于直流馈通电压
连接形式 Connector Type	TNC
表面处理 Surface Finishing	本导喷砂

产品规格


产品细节

产品优势

产品内部釆用优质高频板材以及精密的内腔设计，完全自主设计研发、生产，指标优异、低驻波、低插损、高隔离、耐腐蚀、高机械可靠性
外壳工艺

外壳釆用喷砂本导工艺，具有较高的机械可靠性、耐磨性、耐腐蚀性
连接器

自主研发设计、生产的高频不锈钢连接器，耐磨损、耐腐蚀、使用寿命长
指标定义

可定制频率范围、插入损耗、驻波比等指标，可定制连接器类型
