高速线缆测试组件方案

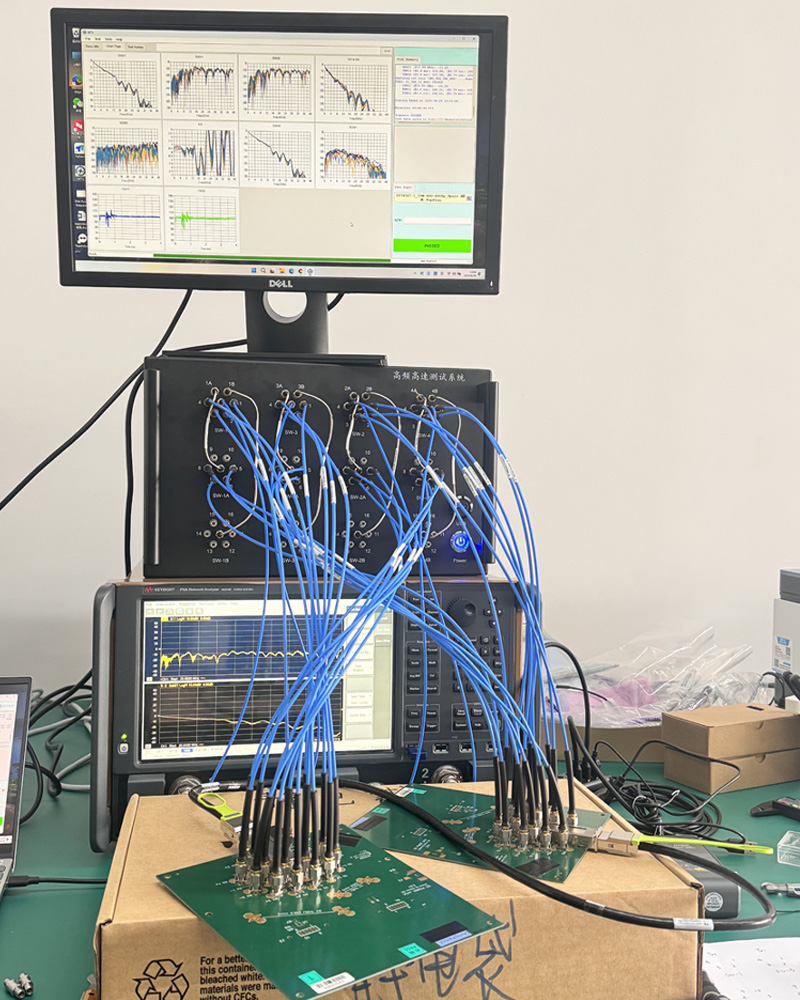

40G 72通道高速线缆测试系统

HPMS-72 40GHz 高速线缆高频测试系统，通过HPMS软件控制矢量网络分析仪、96通道高频开关矩

阵系统（YHFMSD962D) 实现18差分对高速线缆组件的SI自动化测试，同时将测试所得数据进行处理，

最后生成特定格式的测试报告（可定制报告模板）。本套测试系统能大大提高高速线缆测试效率，提升设备的使用率 ,提高生产效益。

详情内容请向下滑动查看↓↓↓

产品手册下载

产品规格书点击下载

订购咨询

关注芯启源
快速下单

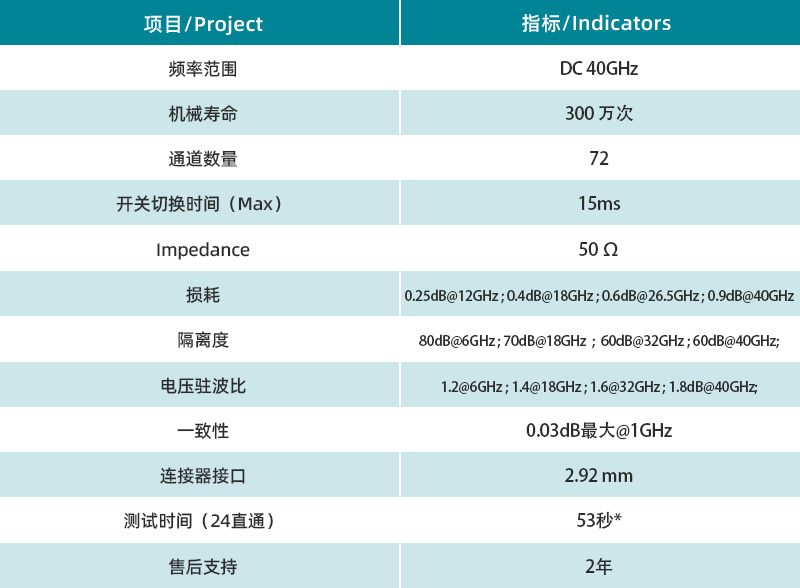

产品指标
产品规格
产品细节

产品指标


产品规格


产品细节

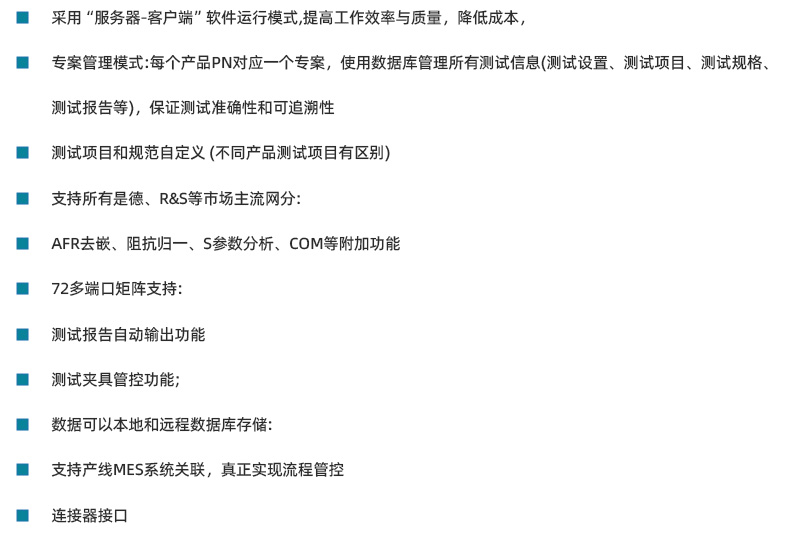

产品特点

该测试系统能准确快速量测高速组件产品的 Differential impedance、Common Impedance、Intra- pair Skew、Inter-pair Skew、Delay、Insertion Loss、Return Loss、SCD21，SCC11，IL-Fit、ILD、IMR 、NEXT、FEXT、MDNEXT、MDFEXT、ICN、ccICN、EIPS等高频时域和频域测试项目。
