射频同轴连接器，也叫RF连接器，是射频/微波信号传输中重要的一种部件，是用来连接同轴传输线的一种连接装置，主要是为了实现设备/模块之间的互联，有效传递射频、微波信号。广泛应用于无线通信、广播、电视、雷达等领域的连接器。

射频同轴连接器是由哪些部件构成？都有哪些类型？我们应该如何根据应用场景来选择适合的射频同轴连接器？本文详细为您分享。

1. 射频同轴连接器构成及特点

射频同轴连接器，通常由内导体、外导体、绝缘体和接插件等部分组成。内导体和外导体分别是中心导体和外部金属屏蔽层，中间由绝缘体隔开，以防止信号干扰和泄漏。接插件则是连接器的核心部分，用来插入或拔出连接器头，完成信号传输。

这种结构设计使得射频同轴连接器具有高频传输性能好、抗干扰能力强、安装方便可靠等特点。

2. 射频同轴连接器的安装方式

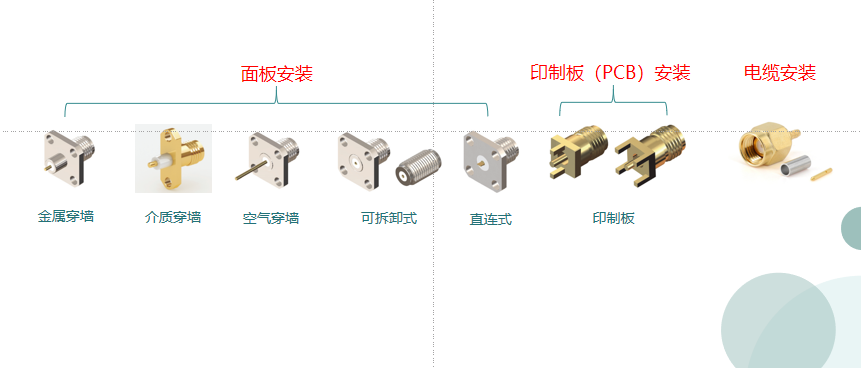

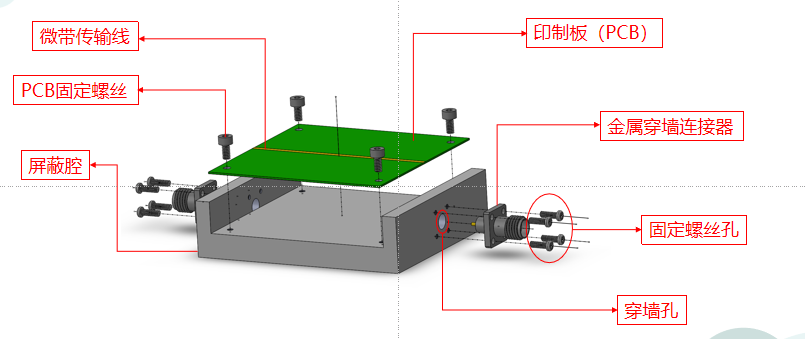

射频同轴连接器安装方式有面板安装（一般有2孔/4孔法兰）、印刷版PCB安装、电缆安装（电缆连接器）三种。其中，面板安装有可分为金属穿墙、介质穿墙、空气穿墙、可拆卸式和直连式。

3.连接头类型及应用领域

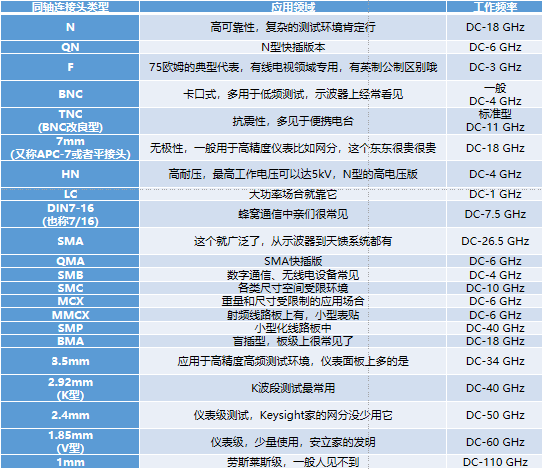

射频同轴连接器类型比较繁多，国际通用系列有20多种，品种规格更多，常见类型主要有BNC连接器、SMA连接器、N连接器、TNC连接器等，不同的场景应用不同类型的射频同轴连接器。

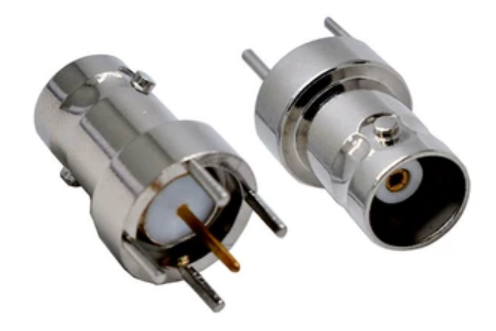

BNC连接器

卡口式，具有快速连接和断开的特点，适用于频繁拆卸和连接的场合。多用于低频测试，一般在示波器上经常看到，广泛用于仪器仪表、视频监控及计算机互联领域。

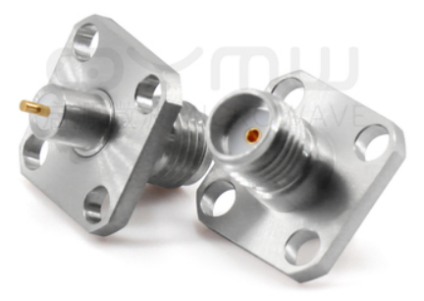

SMA连接器

螺纹连接，具有小型化、高可靠性和低反射损耗等优点，应用最为广泛，从示波器到天馈系统都有。

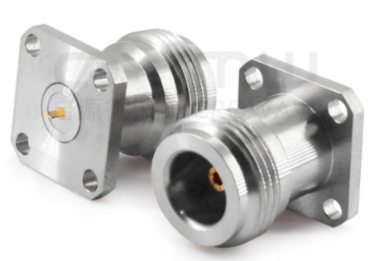

N连接器

N型连接器是最常用的射频连接器之一。贝尔实验室1940年代设计，外导体内径为7mm，螺纹耦合接口和内部垫圈，具有可靠性好，重复性高、性能稳定等特点。标准版本能够以11GHz的模式运行，精密版本将频率上限推至18GHz。广泛地用于振动和环境恶劣条件下的无线电设备和仪器中连接射频同轴电缆用。

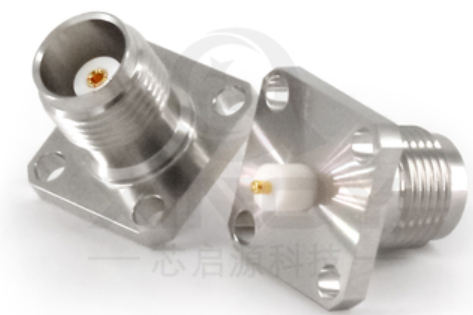

TNC连接器

TNC连接器是螺纹连接，尺寸等方面类似BNC连接器，工作频率可达到11GHz，但它具有更好的抗干扰能力，更适合振动环境，多见于便捷电台。

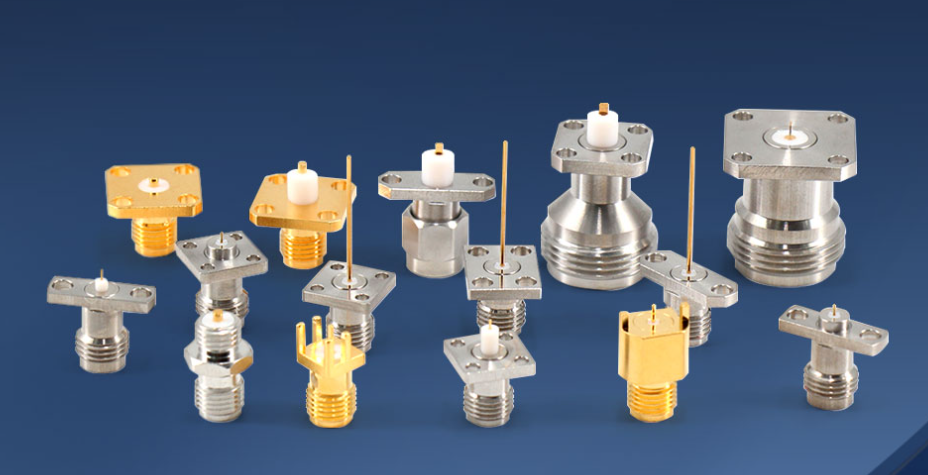

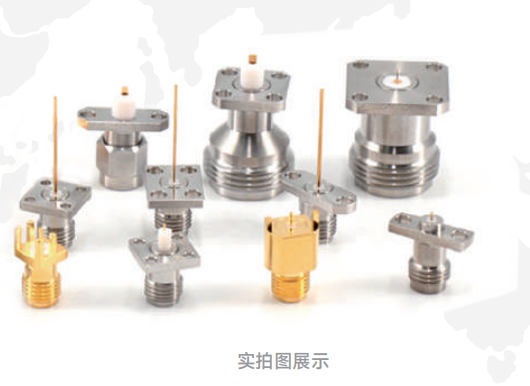

像芯启源射频同轴连接器，提供多达22种连接头类型，包括1.85mm、2.4mm、2.92mm、3.5mm、SMA、SSMA、SMP、SSMP(SMPM)、BMA、BNC、TNC、MCXMMCX、4.3/10、N、L16、SC、SMB等界面标准连接器，每种连接器都严格符合标准，能够充分满足军用、商用各种应用场景。

4.射频同轴连接器厂家推荐

并不是所有市面上的射频同轴连接器都符合标准，优质连接器与劣质连接器在性能上以及价格上可能存在较大差距。

一般来说，影响射频同轴连接器性能指标的，主要表现在产品加工精度以及是否采用补偿技术两个方面。

位于深圳的芯启源，作为一家高新技术企业，主要致力于高品质高精度射频产品的自主创新研发生产，在加工精度上精益求精，材料用料以及镀层表面处理工艺好，比如外壳一般是采用了不锈钢材质，表面增加了钝化处理工艺，能提高抗氧化、耐磨性能。另外，具备先进的补偿技术，这是国内大部分厂家不具备的。

在加工精度和补偿技术的加持下，芯启源的射频同轴连接器有几大优势：产品体积小、机械电气性能优越、频带宽、可靠性高，而且还可以定制，有需求的可以先去了解下。
