功分器和耦合器的区别是什么？
2025/11/07
一、定义
射频系统里的信号就像一股 “高频电流快递”，功分器和耦合器的核心作用都是 “分流”，但分工完全不同 。

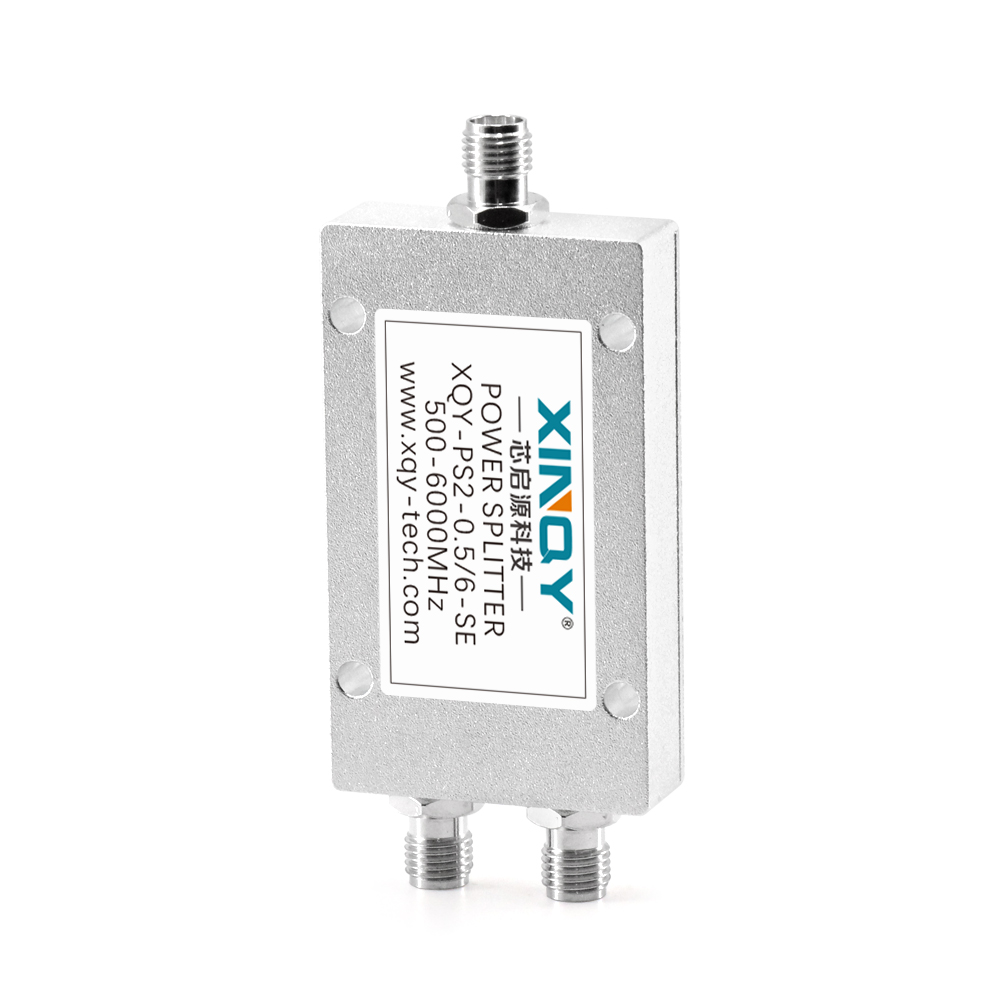

功分器是 “平均主义者”：把输入的射频功率均等分给多个输出端口，比如 1 路信号分成 2 路、4 路，每路功率基本一致（忽略微小损耗）。

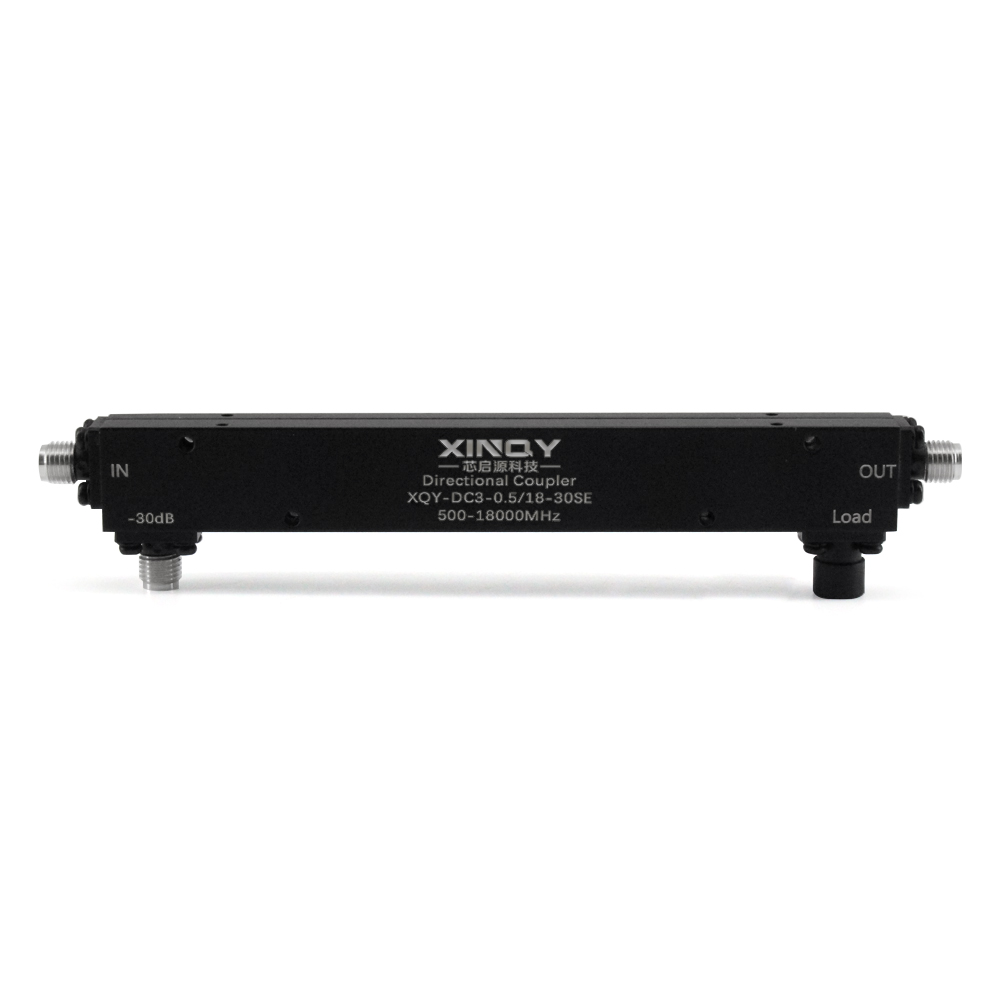

耦合器是 “按需抽取者”：让大部分信号从 “主路” 直通，只从 “耦合端” 抽取一小部分功率（比如 10%、1%）用于监测或反馈，主路信号几乎不受影响。

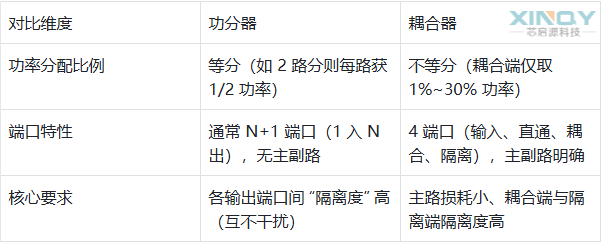

二、核心区别
三、应用场景
功分器：需要多个 “同等功率信号” 的场景，比如基站的多天线阵列（把信号分给 4 根天线）、雷达系统的多通道发射，或是射频测试中给多个设备提供相同信号源。
耦合器：需要 “不干扰主信号” 的场景，比如通信系统中监测发射功率（抽取 1% 信号测强度）、射频设备校准（用耦合信号做参考），或是实现信号采样而不影响主链路工作。
四、注意：损耗是必然
两者都会有功率损耗，但原因不同：
功分器的损耗主要是 “分配导致”（比如 2 路分理论损耗 3dB，即功率减半）；
理论损耗计算公式=log分路数*10
耦合器的主路损耗极小（通常 0.1~0.5dB），损耗主要集中在耦合端的功率抽取。
简单来说，要均分功率，选功分器；要抽取小部分信号，选耦合器。它们都是射频系统的 “基础配件”，但因分配逻辑不同，从设计到应用完全不可替代 。理解功分器和耦合器的区别，能帮助客户根据实际应用需求选择合适的器件，优化系统性能。
