在无线通信、测试测量、雷达乃至航空航天系统中，射频同轴电缆是实现信号高效、稳定传输的重要设备。一个错误的选型，轻则导致信号衰减、测量失准，重则造成系统性能骤降、通信中断。“失之毫厘，谬以千里”，在射频领域，选择一根合适的电缆，往往比选择一款昂贵的设备更为关键。在选择之前，我们必须了解电缆性能的电气性能与机械参数。以下，可供参考：

一、关键指标说明：

1、特性阻抗

除了常见的50欧姆外，还有75欧姆。但为了得到一个比较理想的功率容量，又能兼顾较低的信号衰减，50欧姆成为射频和微波系统中最广泛采用的标准。75欧姆则多用于广播、电视及有线通信等注重最小衰减的应用场景。阻抗不匹配将会引发信号反射，导致驻波比升高，严重影响传输效率。因此，必须确保电缆、连接器与系统端口的阻抗一致，这是实现最大功率传输和最小信号损失的基础前提。

2、衰减（插入损耗）

衰减值反映了电磁能量沿电缆传输时的损耗大小，由介质损耗、导体损耗和辐射损耗等组成。电缆的插损越大，说明信号的损耗越严重，电缆的传输效率越差。损耗随频率升高而急剧增加，与电缆长度成正比，并与电缆的内外导体材料、绝缘介质类型密切相关。

3、驻波比（VSWR）

射频电缆的阻抗变化将会引起信号的反射，这种反射会导致入射波能力的损失。在射频和微波系统中，最大功率传输和最小信号反射取决于射频电缆的特性阻抗和系统中其他部件的匹配。射频电缆的阻抗变化将会引起信号的反射，这种反射会导致入射波能量的损失。

驻波比反映信号反射程度，值越小，说明电缆阻抗一致性越好，信号传输效率越高。VSWR的等效参数是反射系数或回波损耗。以芯启源科技为例，典型的微波电缆组件的VSWR在1.1~1.3之间，换算成回波损耗为26.4~17.7dB，即入射功率的传输效率为99.8%~98.3%。匹配效率的含义是，如果输入功率为100W，在VSWR为1.33时，输出功率为98W，即2W被反射回来。

4、相位稳定性

电缆弯曲会影响相位变化，弯曲半径越小，角度越大，次数越多，相位变化越明显。弯曲-相位稳定性是衡量电缆在弯曲时的相位变化。在使用过程中的弯曲将会影响到插入相位。减少弯曲半径或增加弯曲角度都会增加相位的变化。同样，弯曲次数的增加也会导致相位变化的增加。相位变化和频率基本上呈线性关系。

二、常见误区：

1、只看价格，忽视匹配。比如用普通电缆替代低损耗电缆，短期省钱但长期会导致信号不稳定。

2、忽视连接器质量与安装。连接器往往决定了整个组件的高频性能上限。比如N型接头一般到18GHz；SMA接头最高可到26.5GHz。

3、在动态应用中使用半刚性电缆，会导致电缆快速疲劳损坏。

4、低估弯曲对性能的影响。过度弯折会永久性增大电缆的损耗和VSWR。

下面推荐两款芯启源科技的同轴电缆：

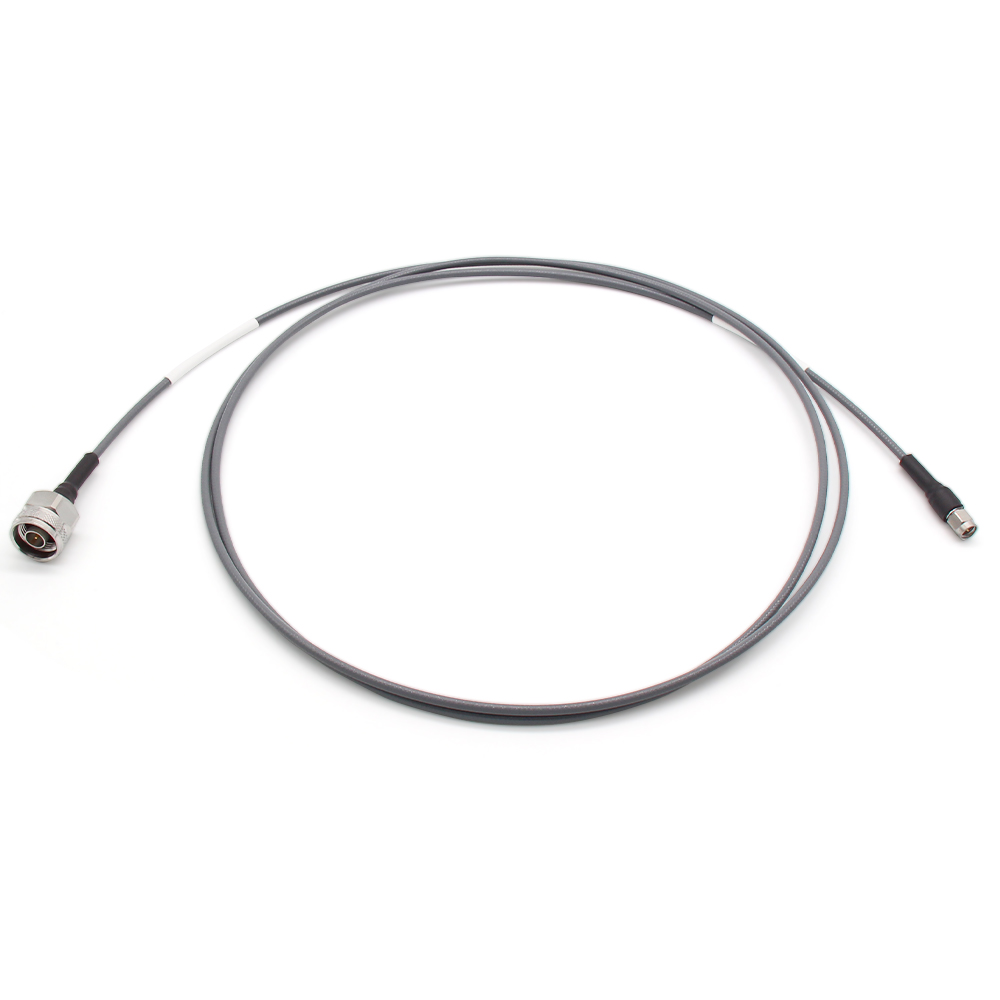

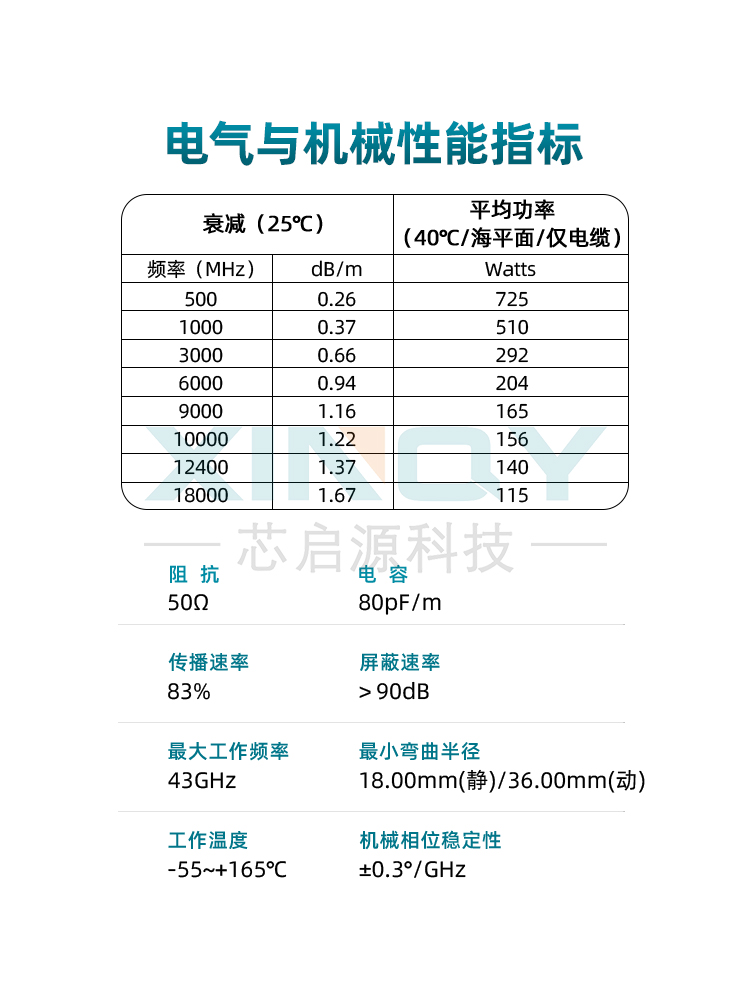

1、CT26S

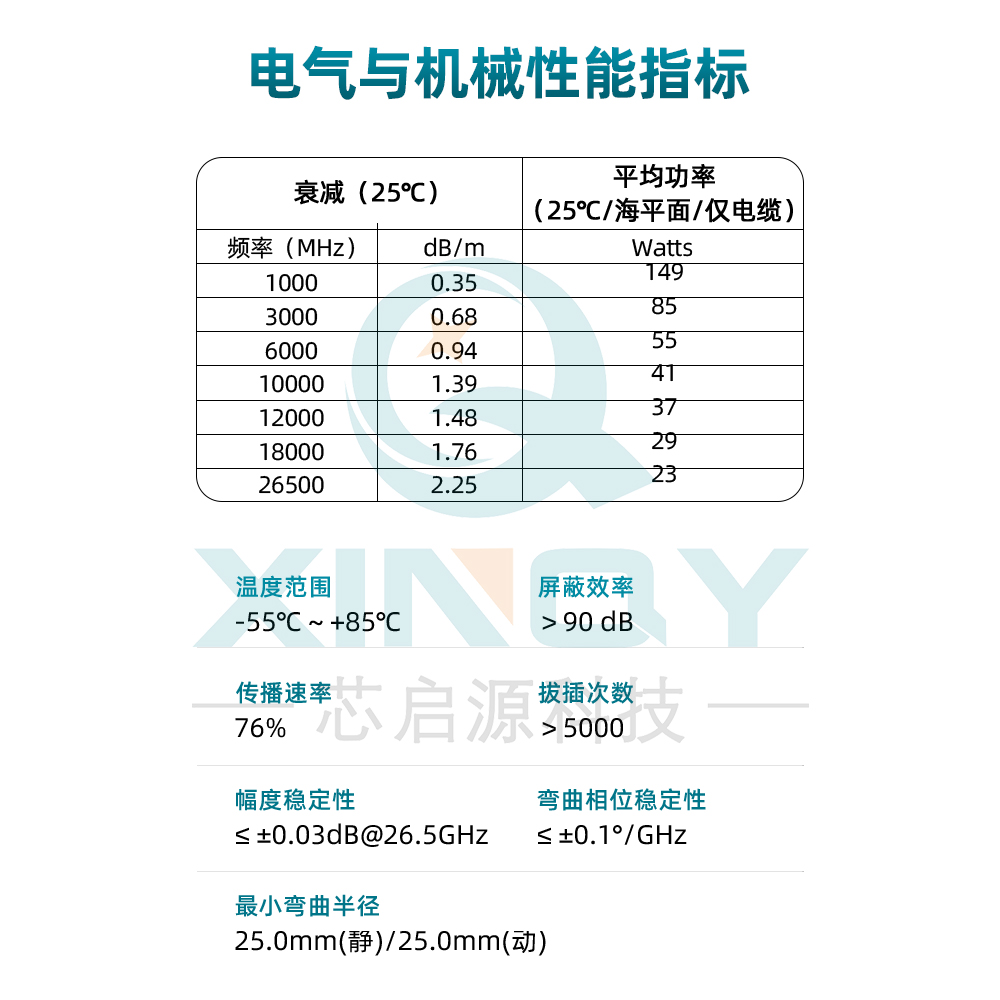

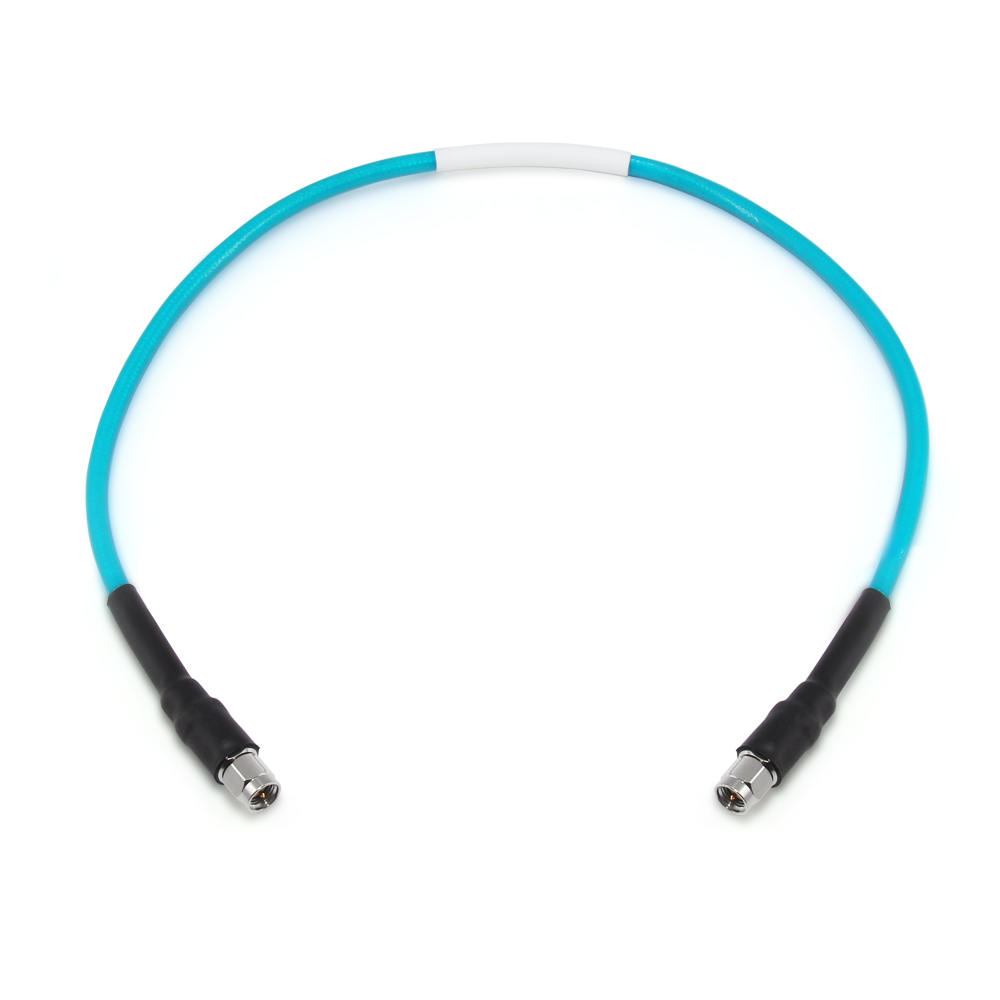

2、CLB360

射频同轴电缆的选型，是从系统需求（频率、损耗、功率）、使用环境（室内外、动静态）、细节考量（连接器、柔性）三个大的层面权衡的综合决策过程。希望本文能为您提供清晰的参考，购买时建议查看具体的产品手册。
